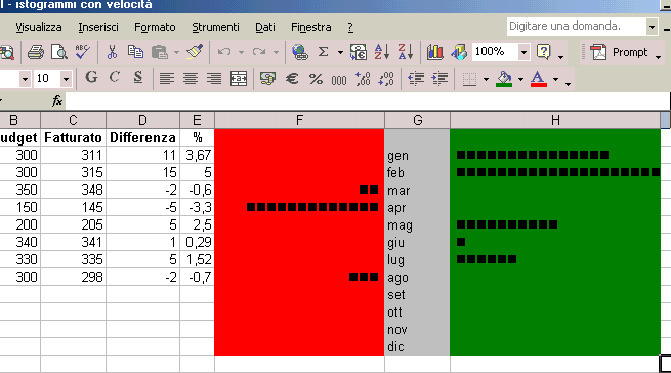

Le formule nelle colonne F e H
descrivono graficamente l'andamento dello scostamento tra il fatturato
mensile e il budget corrispondente. Si tratta in realtà di testo, che assume
un aspetto grafico grazie all'impiego del font Wingdings.
La quantità di caratteri visualizzati viene calcolata con una funzione SE.
Ecco quali sono i singoli passi.
Inseriamo per prima cosa i dati nelle colonne A, B, C, D e E e poi
posizioniamoci nella cella F2, scrivendo la formula:
=SE(E2<0;RIPETI("N";-ARROTONDA(E2*100;0));"")
Sempre rimanendo sulla stessa cella assegniamo ora il font Wingdings:
richiamiamo il comando Formato/Celle e posizioniamoci sulla
scheda Carattere e, nel campo Tipo di carattere, scorriamo la
lista fino in fondo, selezionando il tipo Wingdings e confermiamo cliccando
su OK.
Nella cella G2 inseriamo la formula =A2, mentre in H2 scriviamo:
=SE(E2>0;RIPETI("N";-ARROTONDA(E2*-100;0));"")
Attribuiamo anche a G2 la formattazione Wingdings, quindi copiamo le celle
F2:H2 sulla zona F3:H13.
Ora apportiamo qualche miglioramento estetico, per esempio allineando a
destra la colonna F e a sinistra la colonna H. Attribuiamo infine uno sfondo
colorato alle colonne interessate.
A seconda dei valori presenti nella colonna E, può essere necessario
intervenire sulla scala modificando opportunamente il parametro 100
compreso nelle formule sopra indicate. Il Wingdings è un font che contiene
caratteri grafici e simboli anziché le normali lettere dell'alfabeto. Il
carattere "N" inserito nella formula viene rappresentato con un
simbolo grafico che possiede lo stesso codice, ma assume l'aspetto di un
quadratino. Potete provare ad apportare variazioni sulla base suggerita, con
caratteri diversi, sfondi e allineamenti differenti.
